تشريح الهارد ديسك ( الجزء الاول )

تشريح الهارد ديسك و التعرف على مكوناته الاساسيه من بورده و مديا

يتكون الهارد ديسك من جزأين أساسين

1- البردة وهي : الجزء خارجي ويطلق

عليه الدائرة المطبوعة(printed circuit board*pcb*) أو logic board

2-الميديا وهي: الجزء الداخلي ويطلق عليه

HDA إختصار لــــ Hard Drive Assembly

با النسبه لمديا الهارد لا يتم التعامل معها مثل البورده فتح المديا قد يوادى الى تلفها على الفور المديا تتلف من اى زره غبار تدخل بها بسبب سرعه المتور العليا و يتم فتح المديا فقط فى بما يسمى الغرف المعقمه و المكاتب المتقدمه المتخصصه فى ذللك

صوره لمديا الهارد من الداخل

التوصيلات Connectors

تنقسم التوصيلات لأي هارد ديسك إلى قسمين

وصلة الباور
وصلة الداتا أو ما يسمى interface

ويوجد ثلاث أنواع من وصلات الداتا

ATA =Advanced Technology Attachment)

SATA =Serial ATA

SCSI =Small Computer Systems Interface

وهو منتشر في أجهزة السرفرات حيث السرعات العالية ونادرا ما نجده في الاجهزة العادية.

النوع الأول الهاردات الداتا (ATA=PATA)

النوع الثاني الساتا

SATA

الـبـردة=Logic Board

غالبا ما سنجد من اربعة لخمس دوائر هي التي تتحكم في الهارد وفي الاجيال

الحديثة كالعادة تم دمج بعض الدوائر داخل الشيب (البرسسور) نفسه وسأتناول لاحقا شرحها بالتفصيل ..

مثال على البردة الداتا

أهم الدوائر الموجودة على البردة

1- البرسسور(controller)

هو الذي يتحكم في كل شيء على البردة مثال ذلك

نقل الداتا بين الهارد ديسك والمعالج

يتحكم في المواتير الموجودة في الهارد ديسك

يوجة الهدود(رؤس الكتابة) من أجل أن تقوم بالكتابة والقراءة على الميديا

وغيرها الكثير من الوظائف

2- أيسى السوفت وير "البيوس" Flash-ROM circuit

وهي التي يتم تخزين عليها الفيرم وير الخاص بالهارد ويشمل هذا الفيرم وير

التعليمات التي يقوم الكنترولر بتنفيذها بالاضافة لبعض اوامر البنية الهندسية التي

تتشكل بها الميديا.

3-أيسي بور الموتور

نظرا لأن الكنترولر لا يستطيع أن يمد الموتور بالتيار الكافي لدورانة تم تعويض هذا

الفقد بأيسي خاص لبور الموتور( motor driver chip) حيث تقوم تلك الشيب بتكبير التيار current amplifier

وبالتالي فإنه أيس الموتور يتسلم الأمر من الكنترولر ويوصله للموتور بعد أن يتم

تحميله بتيار عالي higher current ولهذا

السبب فانها تقع بين الكنترولر والموتور.

4-الـــــــــرام ( Random Access Memory (BUFFER

ولها وظيفه محددة على الهارد فكلما كانت سعتها اكبر كلما كان نقل الداتا أسرع

ويمكن معرفة السعه لها عن طريق قراءة الداتا عليها والذهاب لموقع الشركة

المنتجة والبحث هناك بنفس الرقم

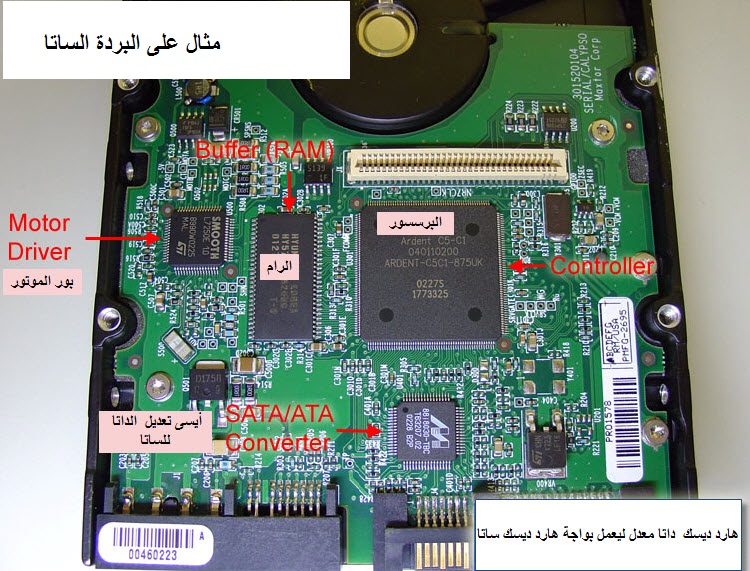

SATA/ATA converter chip-5

هذه الشيب كانت موجودة في بدايات ظهور هاردات الساتا والسبب في ذلك هو

تحويل فائض انتاجهم من هاردات الداتا لساتا عن طريق وضع شيب

(converter chip)

ومن أشهر تلك الشيبات Marvell 88i8030

ومع ذلك الهارد له شكل هارد الساتا وأداء هارد الدتا.

ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

الموتور Spindle Motor
