اليوم اعرض عليكم حل عطل شهير من اعطال الشاشات LCD وهو ان تاتى الشاشه الى ورشه الصيانة وبها هذا العطل .
مظهر العطل هو :- تعمل الشاشه لثوانى معدوده ثم تفصل
مراحل تتبع العطل :-
تم فتح الشاشة و اخرج بورده الباور و التعرف اولا على ايسى الانفرتر او ايسى كنترول الانفرتر وجد ان الايسى يحمل الرقم OZ9938GN : الان بعد معرفة نوع الايسى يجب علينا احضار الداتا شيت للايسى و معرفه الرجل الخاصه برفع الحمايه عن الايسى لسهوله تحديد العطل او معرفة القطعه التالفه و المسببه لذلك العيب
 |
| OZ9938GN |
وهذه الرجل الخاصه برفع الحمايه عن الايسى من واقع الداتا شيت
 |
| رفع الحمايه عن الايسى |
ولتحميل الداتا شيت للايسى يمكنك تحميلها من
هنا
و ارجل الايسى هى
الرجل رقم 3 على الايسى هى الخاصه برفع الحمايه .
كيف ترفح الحمايه

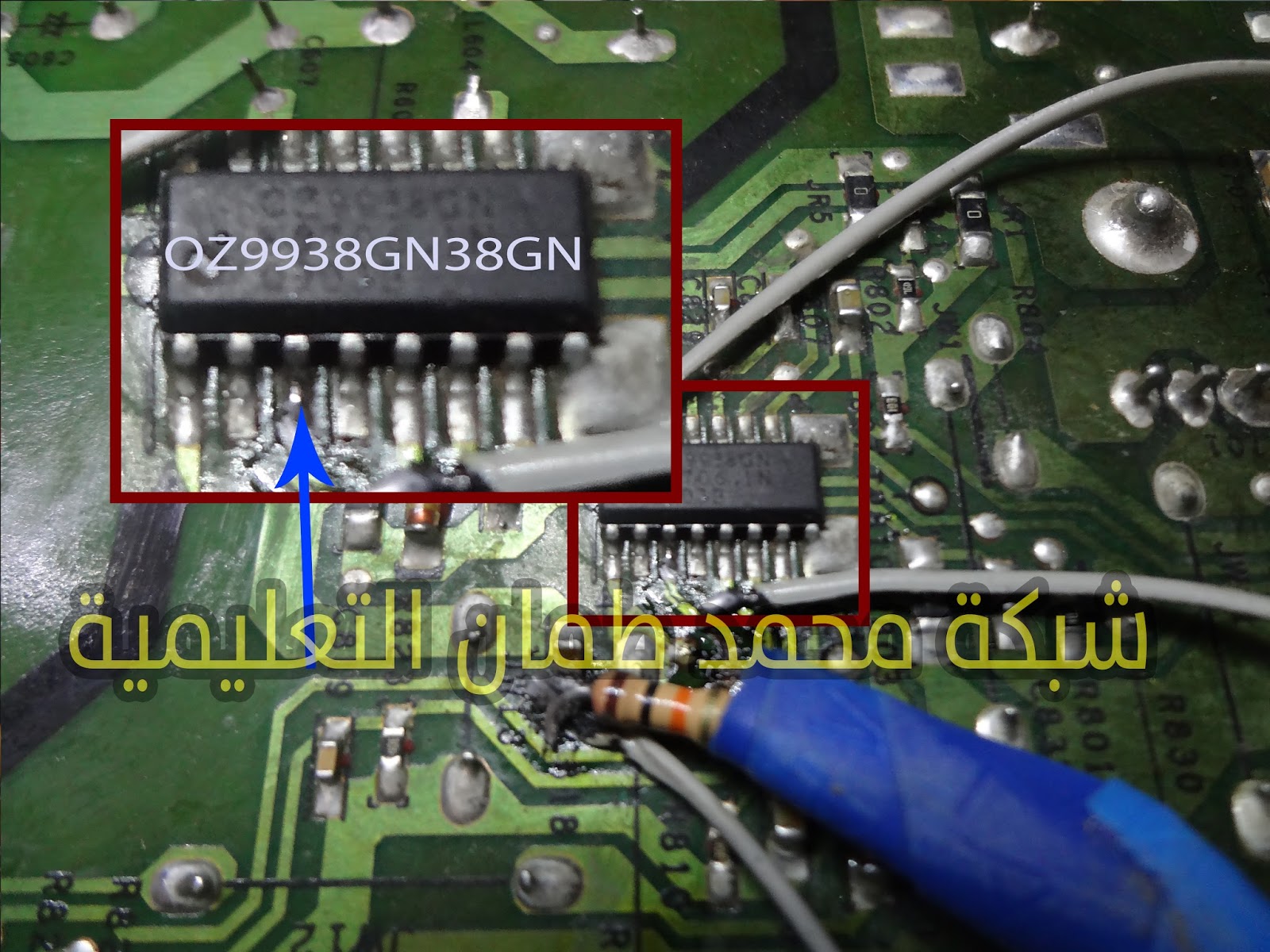

لفرح الحمايه عن ايسى الانفرتر نقوم بتوصيل الرجل رقم 3 فى هذا الايسى
OZ9938GN بمقاومه 10 كيلو مع الارضى بعد رفع الحمايه ستعمل الشاشه بدون انقاطع كما موضع بالصوره التاليه
 |
| OZ9938GN بمقاومه 10 كيلو مع الارضى |
الغاء الحماية مؤقت لتصليح الخطأ ثم ارجاع دائرةالحماية
نقوم بالغاء الحمايه هنا لمراقبه العناصر و البورد هل يوجد سخونه عليه على احدى الترنزيستورات ام الموسفيتات او اى قطعه اخى وعند وجود مثل هذه الاخطاء وجب تغير العناصر التالفه و بعدها اعاده الحمايه للايسى

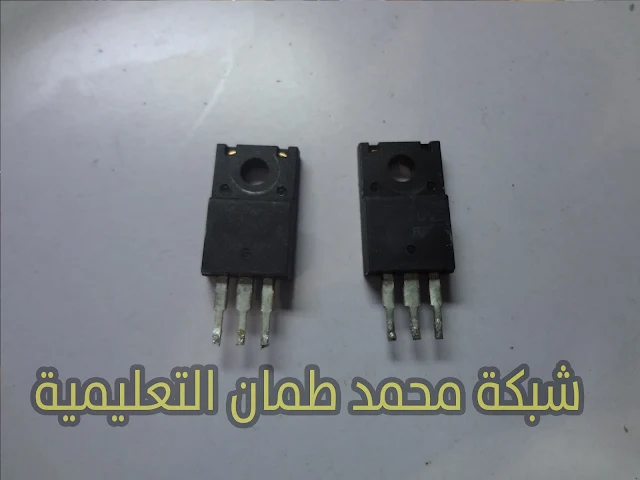

بعد رفع الحمايه وجد مشكله وجود سخونه عاليه على الترنزيستورات التاليه عدد 2 ىترنزيستر قمت بالتغير بنفس الرقم ويحمل رقم K3702 وبعد التغير تم اعاده الحمايه الى الايسى و اختبار الشاشه عملت الشاشه طبيعى
 |
| سخونه عاليه على الترنزيستورات التاليه |
 |
| K3702 |
