دوره صيانه اللابتوب (الدرس الثالث)

دوائر اللاب توب

دائره الشيب الرئيسى
دائره الشيب الفرعى
التردد
دائره الباور العام LAPTOP POWER CIRCUIT

وسوف نتناول با التفصيل كل دائراه انشاء الله

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

نبداء انشاء الله اليوم با دائراه الشحن

CHARGER CIRCUIT

تسمى هذه الدائره با

OPEN CIRCUIT ADBAT

BAT=BATTERY

AD=ADAPTER

لايخفى على احد اهميه دائره الشحن فى اللابتوب فا هى تمد اللابتوب با الباور صبلاى سواء من الشاحن او البطاريه

وهذه الدائره لبد من دراستها و فهما جيدا حتى يتسهل تتبع اعطالها

الشاحن

الشاحن عارفين طبعا بيعمل ايه و هو يقوم بتحويل التيار المتردد220فولت الى تيار مستمر مقداره من 10الى 20فولت

ولكل شاحن فولتيه خاصه و امبير خاص تكون مكتوبه عليه

كما فى الصوره السابقه فا هو باين الفولت و الامبير ويراعى عند استبدال الشاحن ان يكون با نفس القيم للفولت و الامبير لتجنب حدوث مشاكل فى اللابتوب

طريقه قياس الفولتيه على الشاحن

كما يتتضح من الصوره السابقه يتم وضع الطرف الاحمر الموجب داخل السوكت و الطرف الاسود الارضى على السوكت من الخارج ,يتم عمليه القياس وقراه الافوميتر و التاكد من القيم المكتوبه على الشاحن .

النقطه الاولى لتتبع اعطال البور فى اللاب توب هى قياس الفولتيه على سوكيت الشاحن و التاكد من الفولتيه المكتوبه على الشاحن .

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

بعد قياس الفولتيه على الشاحن و التاكد من انه يعمل ام لا

هناك ثلاث احتملات لتشغيل اللاب تو ب وهى

تشغيل اللابتوب با البطاريه فقط
تشغيل اللابتوب با الشاحن فقط
تشغيل اللابتوب با الشاحن و البطاريه معاً

يلابينا نبداء الشغل

مخطط الدائره

يلا بينا نعرف ندرس المخطط ده واحد وحده ونعرف ايه الى عليه علشان نقدر نتعرف و نوصل لا اعطل هذه الدائره

اللابتوب يعمل با الشاحن فقط تعلو نشوف كده على الدائراه

يمر التيار مباشره من الشاحن إلى أيسيه الشحن Charger IC والذى بدوره يقوم بأمر الموسفت الموجود خلف الشاحن والذى يعمل كسويتش ويسمى AD SWITCH FET بفتح البوابه ليمر الفولت مباشره إلى بورده اللابتوب لكى يعمل اللابتوب بصوره طبيعيه .

أى أن الجهد الناتج من الأدابتر DC يتجه إلى ال External Load أو إلى البورده DCBATOUT

ثانيا اللاب توب يعمل با البطاريه فقط

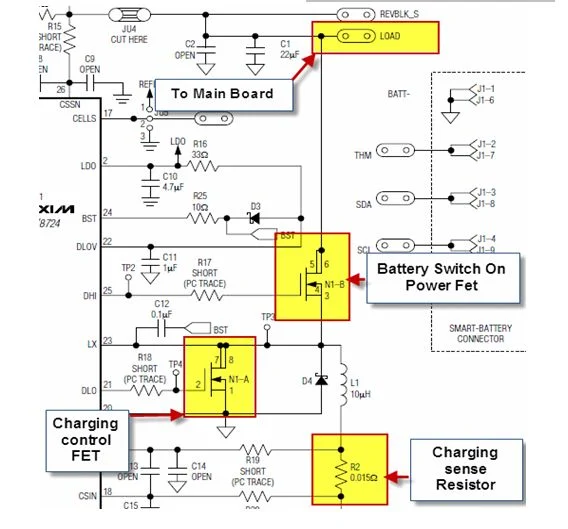

فى هذه الحاله لا يصل فولت من أدابتر الشحن إلى أيسيه الشحن وبالتالى يقوم أيسيه الشحن بفتح سويتش البطاريه Battery Switch On Power FET ليقوم بإرسال الفولت إلى الماذربورد

مباشره BAT>DCBATOUT

والصوره التاليه توضح ذلك على مخطط لابتوب HP Pavilion DV 6000
