مدخل الى صيانه الشاشات LCD مقدمه

السلام عليكم ورحمه الله وبركاته

كما عودنكم فى مدونه طمان سينتر ان نقدم لكم الحصرى ان شاء الله سنقوم بعمل دوره ودروس متخصصه فى صيانه الشاشات LCD وسنشرح لكم كل شى با التفصيل .

اولاً للدخلو فى صيانه الشاشات لبد وان تكون ملم وتعرف الالكترونيات جيد جداً وهنا با المدونه لدينا قسم شامل با الالكترونيات .

اذا نحن هنا بصدد الحديث عن الشاشه ودوائراه . الشاشه LCD تنقسم الى جزئين وهم

جزء خاص بدوائر الباور و الجهد العالى .
جزء خاص با الداتا .

اولاً الجزء الاول :-

هذا الجزء به دائراه الباور التى تمد الشاشه وجميع الدوائر با الجهد اللازم للتشغيل و و دائراه الانفرتر او الجهد العالى هى دائراه خاصه بتحويل الجهد الى جهد عالى لا امداد المصابيح الفلوريس با الجهد اللازم للتشغيل والصوره التاليه توضح شكل هذا الجزء و البورده الخاصه به .

والصوره التاليه توضح شكل البورده من الخلف

ملحوظه مهمه

عند التعامل مع هذه البورد فى فك وتركيب العناصر الالكترونيه يتوجب عليك الحظر الشديد من ارتفاع درجه الحراره على البورده عند استخدامك للهوت اير يفضل التعامل مع هذه البورده با المكاواه وشفات القصدير هذه البورده حساسه للحراه عكس المين بورد او بورد الداتا يمكنك التعامل معها كما تتعامل مع المازربورد الكمبيوتر او اللابتوب .

ثانياً الجزء الثانى :-

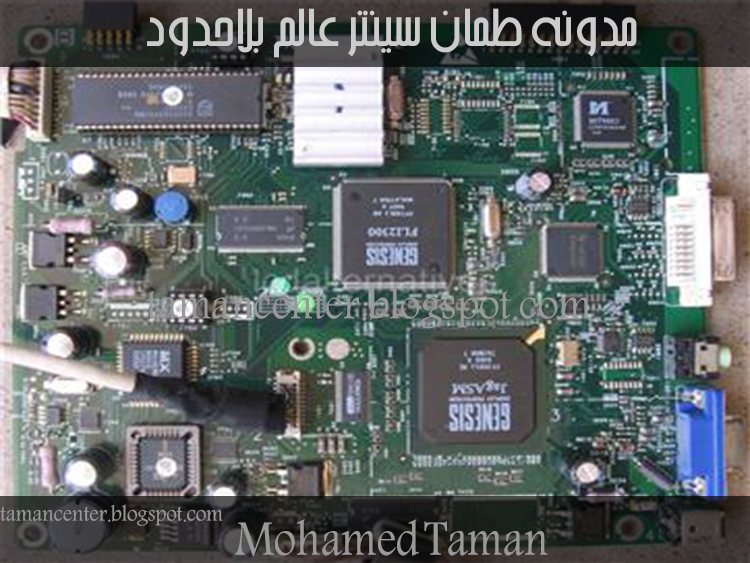

وهذا الجزء الخاص بدوائر الاشارت و الداتا " Main Board " والصوره التاليه تبين منظر هذا الجزء

بعد ان تعرفنا على اجزاء العمل فى الشاشه الان جاء وقت التعرف على دوائر الشاشه وطريقه عملها تنقسم دوائر الشاشت LCD الى :-

1-دائره الباور الرئيسيه والتى تمد الشاشه بالجهود الازمه لعمل جميع دوائر الشاشه
2-دائره الانفرتر او كما تسمى دائره الضغط العالى والتى تمد المصابيح الخلفيه للشاشه بالجهد الازم للعمل
3-دائره الMain Board وهى الدائره الخاصه بتحويل الاشارات او باختصار دائره الداتا
4- دائره الController Board او الTcon المرتبطه بالشاشه LCD

ان شاء الله سنقوم بدراسه جميع تلك الدوائر با التفصيل شرح وافى و طريقه تتبع العطل على كل دائراه
