تشريح دائراه الباور
تتكون الدائراه من ايسى الباور
وهو بدوره يتحكم فى القنوات الخاصه با انتاج الفولتيات الاساسيه 5فولت و 3فولت الخاصه بتشغيل الاب توب بور ولكل فولتيه لها القناه الخاصه بها متحكم فيها هذا الايسى .

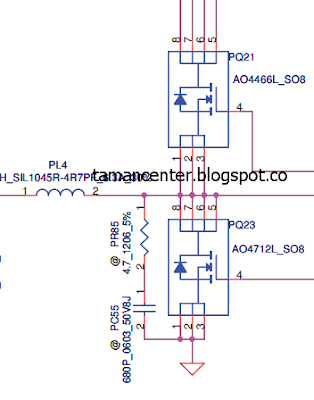

وتتكون كل قناه من موسفيت بوابه علويه وموسفيت بوابه سفليه والفولت الناتج من القناه يمر على ملف قبل خروجه للبورد والصوره التاليه تبين لنا منظر القناه الاولى لا انتاج ال5 فولت
و الصوره التاليه تبين منظر القناه الثانيه لا انتاج ال3فولت .
اما الصوره التاليه تبين لنا الدائراه ب الكامل وكما نلاحظ يقع ايسه الباور و الكويلات من ناحيه قاعده البرسيسور على البورد اما القنوات تقع على الناحيه الاخرى للبورده
