شرح دائراه الباور لـ الشاشات LCD

كما ذكرنا فى المقاله السابقه مدخل الى صيانه الشاشات LCD مقدمه اليوم سنتحدث عن دائراه الباور لـ الشاشات LCD وهى الدائراه الخاصه با انتاج الجهود اللازمه للشاشه كى تعمل .
شرح دائراه الباور لـ الشاشات LCD

دائراه الباور
سنتعرف الان على القطع و العناصر الالكترونيه على هذه البورده وطريقه عملها

شرح دائراه الباور لـ الشاشات LCD



شرح دائراه الباور لـ الشاشات LCD

وهذه صوره اخرى لنوع اخر من الدوائر موضع عليها اسماء المكونات الخاصه با دائراه البور

شرح دائراه الباور لـ الشاشات LCD


كما نعرف ان دائره الباور هى الدائره التى تمد جميع الدوائر بالتغذيه ومرتبطه بالدوائر الاخرى التى تتصل بها عن طريق وصلات سلكيه مثل دائره الداتا او دائره الانفرتر فى بعض الموديلات او تتحد هى والانفرتر فى بورده واحده كا الصوره الاولى  فيجب علينا اولا تحديد مصدر العطل فمثلا عند وجود شاشه LCD  "قاطعه " باور اولاً نقوم بفصل دائره الداتا  وقياس الفولت على النقاط التى سوف نحددها فى الصور التاليه وبعد ذلك نقوم بفصل احد طرفى فيوز الانفلتر لتحديد العطل هل هو شورت بدائره الانفرتر او الداتا ام هو عيب فى دائره الباور سبلاى
نقاط الاختبار
اولا نقوم بضبط الافو على وضع الـAC ونقوم بقياس الفولت على البنين الثانى والثالث فى البريدج غالبا يكونو دخل التيار ويجب ان تجد عليهم 220 فيما فوق اما اذا لم نجد ذلك الفولت يعنى تلف دائره الEmi Filter او سوكت الباور او الفيوز


البريدج



بعد ذلك ندخل على مكثف الترشيح اكبر مكثف فى دائره الباور ونقوم بضبط الافو على وضع الDC وقياس الفولت سنجد اكبر من
220 او 300 على حسب الدائره عدم وجود هذا الفولت يعنى تلف البريدج او دائره EMI FILTER



شرح دائراه الباور لـ الشاشات LCD


بعد هذه القيسات يتوجب علينا الان قياس  ايسى الباور وهنا سنتوقف قليلا لابد ان نتعرف على  دائره الباور من نوع SMPSوهى التى تتواجد فى جميع انواع الشاشات سواء كانت شاشه من نوع  CRT او LCD لديها نوعين من الارضى ارضى يسمى بالارضى الساخن وارضى يسمى بالارضى البارد تمام الارضى الساخن هو ارضى جميع المكونات الالكترونيه قبل محول الشوبر اما الارضى البارد هو الارضى الخاص بالمكونات الالكترونيه بعد محول الشوبر لذا عند قياس الفولت لابد من مراعاه ذلك هل تعمل قبل الشوبر ام بعد الشوبر هنا فى ايسى الباور انت تعمل قبل الشوبر لذا سوف ناخد الارضى من الطرف السالب لمكثف الترشيح كما تبين الصور


شرح دائراه الباور لـ الشاشات LCD

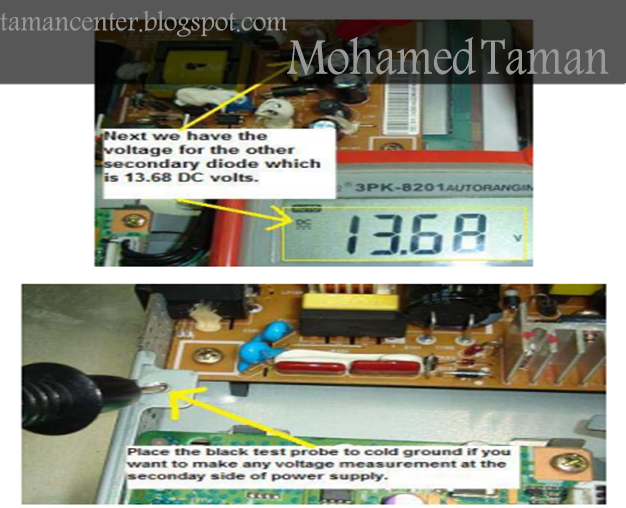

بعد ذلك نتجه الى الدايودات بعد محول الشوبر وجود الفولت على الديودات يعنى سلامه الدائره قبل محول الشوبر
نقوم بضبط الفولت على وضع الDC 20v ونقوم بقياس الديودات كما موضح بالصور نقوم بوضع الطرف الاحمر على خرج الديود والطرف الاسود على الارضى البارد لاننا نعمل بعد محول الشوبر والارضى البارد هو اى ارضى فى المنطقه بعد محول الشوبر واليكم الصور
