حل عطل شاشة LCD تعمل لثوانى ثم تفصل

اليوم اعرض عليكم حل عطل شهير من اعطال الشاشات LCD وهو ان تاتى الشاشه الى ورشه الصيانة وبها هذا العطل .
مظهر العطل هو :-  تعمل الشاشه لثوانى معدوده ثم تفصل
 تعمل الشاشه لثوانى معدوده ثم تفصل

مراحل تتبع العطل :-

تم فتح الشاشة و اخرج بورده الباور و التعرف اولا على ايسى الانفرتر او ايسى كنترول الانفرتر وجد ان الايسى يحمل الرقم  OZ9938GN : الان بعد معرفة نوع الايسى يجب علينا احضار الداتا شيت للايسى و معرفه الرجل الخاصه برفع الحمايه عن الايسى لسهوله تحديد العطل او معرفة القطعه التالفه و المسببه لذلك العيب
OZ9938GN
OZ9938GN

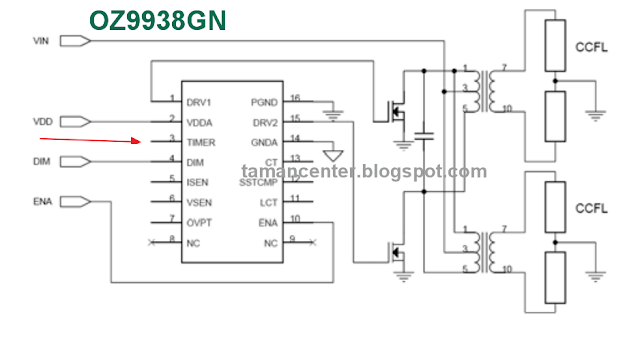

وهذه الرجل الخاصه برفع الحمايه عن الايسى من واقع الداتا شيت
رفع الحمايه عن الايسى
رفع الحمايه عن الايسى
ولتحميل الداتا شيت للايسى يمكنك تحميلها من هنا

و ارجل الايسى هى
رفع الحمايه عن الايسى
الرجل رقم 3 على الايسى هى الخاصه برفع الحمايه .
كيف ترفح الحمايه
لفرح الحمايه عن ايسى الانفرتر نقوم بتوصيل الرجل رقم 3 فى هذا الايسى OZ9938GN  بمقاومه 10 كيلو مع الارضى بعد رفع الحمايه ستعمل الشاشه بدون انقاطع كما موضع بالصوره التاليه
OZ9938GN  بمقاومه 10 كيلو مع الارضى
OZ9938GN  بمقاومه 10 كيلو مع الارضى

الغاء الحماية مؤقت لتصليح الخطأ ثم ارجاع دائرةالحماية

نقوم بالغاء الحمايه هنا لمراقبه العناصر و البورد هل يوجد سخونه عليه على احدى الترنزيستورات ام الموسفيتات او اى قطعه اخى وعند وجود مثل هذه الاخطاء وجب تغير العناصر التالفه و بعدها اعاده الحمايه للايسى

بعد رفع الحمايه وجد مشكله وجود سخونه عاليه على الترنزيستورات  التاليه عدد 2 ىترنزيستر قمت بالتغير بنفس الرقم ويحمل رقم K3702 وبعد التغير تم اعاده الحمايه الى الايسى و اختبار الشاشه عملت الشاشه طبيعى
سخونه عاليه على الترنزيستورات  التاليه
سخونه عاليه على الترنزيستورات  التاليه
K3702
K3702
