المصطلحات الجديده فى الصيانه و عالم المازربورد

DMI ,External Clock,للمعالج,QPI ,المصطلحات ,الصيانه

لم تعد الصيانه كسابق عهدها مع ظهور تلك الدوائر والتقنيات الحديثه  بمعنى اوضح لم يعد هناك مثلا مازربورد البروسيسور فيها لا يصله الفولت وتقول المتسبب الكنترول او المنظم مثلا  لا لم يعد هذا فى كل الحالات مجديا وان اصاب مرة فلن يصيب الثانيه ولكن بفهم نقاط التغذيه للهذة التقنيات واحدة بوحدة تستطع الوصول ان شاء الله وكذلك بوردة لا تشعر بالرام ليس ايضا كما سبق
اذا ما هو الجديد ؟؟
الجديد انه لابد ان نعلم ونفهم الخمس دوائر السابق ذكرهم
ليكون هناك اساس نعمل عليه
وليس نعمل بمنظور حاول جرب او حادى بادى ولكن هناك نقاط يجب ان الم بها وتكون هى موضع الاختبار اثناء البحث وبعد الانتهاء من الموضوع سيرى القارئ ان فعلا ان شاء الله على حق حينما اقول ذلك
فاصبحت الدوائر بمثابه دائرة واحدة كجسم الانسان  عضو واحد يؤثر على الكل فى اداء وظيفته  ولك ان تتخيل ان الخمس دوائر منه وفيه هذا يشغل ذااك وذاك يشغل هذا فلا يستطيع احدهم العمل بدون الاخر مع تتباعد المسافات وكأنهم جميعا دريفر واحد متعدد الدخول والخروج والمطور فيهم هو الضحيه اما البنيه الاساسيه للمازربورد فتظل تعمل بدون تلف الا الجسر الجنوبى فهو دائما معهم فى خطر
وهذا بخلاف سالف عهد المازربورد مع الفنى الممارس للاعطال لذا وجب التنبيه والاشارة ولو ببعض القليل ان شاء الله

اولا ما هو ال DMI ؟؟؟؟
DMI 2.0او DMI
وهو إختصارا ل :
Direct Media Interface
وهو الرابط المباشر بين الجسرين





2/ يجب فهم هذة الجزئيه قبل الاتى:

External Clock
التردد الخارجى للمعالج

هى : تردد التعامل مع باقى الدوائر منخفضه التردد
فاصبح للمعالج تردد خارجى للهذة المكونات وتردد داخلى للمعالجه داخل المعالج لانه لا يمكن التعامل بين تردد منخفض واخر عالى فقامت الشركات المصنعه للمعالجات بانشاء هذة الفكرة على ان يتعامل المعالج بترددة العالى داخليا اثناء معالجه الداتا
وعند تعامله مع باقى الدوائر الاقل تردد يعمل بترددة المنخف عن طريق ال FSB الناقل المنخفض




اما التقنيه الاحدث فهى الـ QPI :

وهى الاسرع فى النقل والتعامل ولا تكون الا فى المعالجات الحديثه مثل

CORE I7\I5\I3

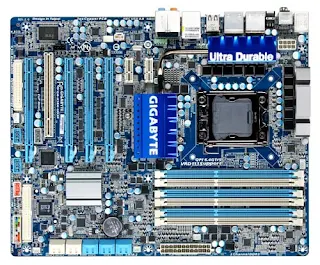

وتدعم بالشيب ال x58 مثل هذة المازر بورد



3 ---- FSB إختصارا لــ: Front Side Bus

معناه الناقل الامامى وايضا محكوم بالتردد المنخفض
هو الناقل الامامى لنقل البيانات بين المعالج وباقى الدوائر صاحبه التردد المنخفضلعدم تمكنها من التعامل مع تردد المعالج الاعلى منها عبر خط الفرنت سايد بص بخلاف ال QPI
** يتم التعامل فيها بين الرام والــ :Memory Controller تعامل مباشر


4 ---- QPI
اختصار لـ : Quick Path Interconnect ومعناه :مسار سريع الربط
وهو يحل محل خط ال FSB ويكون مدعوم بالشيبات X58 و CPU  CORE I7...
ويربط بين المعالج والشيب وسهوله التواصل مع الجميع

vtt ----5

هو الجهد الناتج من دوائر التنظيم ليقوم بتغذيه خط :، QPIويعتمد التعامل مع الجسرين من خلال ال
DMI و FSB ولكن الخطين يعتمدان ويتعملان مباشرة مع دوائر التنظيم  ويكون ال vtt للبروسيسور والرام والشيب والفيجا
ومقسوم على اثنين من اصل ال VREF   اما فى تقنيه ال QPI جعل لكل وحدة اساسيه خط خاص بها
ليقوم بتغذيتها ليتم التوافق الترددى بنهم وبين الربط العالى والاسرع المعروف بال QP فلزم وجود خط التخاطب والعامل على التوافق الترددى الاسرع الذ عرف بال VTTوتحت سبيل المثال تجد الدوائر المنتشرة حاليا بين ايدينا

مثل ال G31 مثلا تجد انها لا يعتمد فيها على هذة التقنيه وانما التعامل فيها من خلال ال FS وال DM  طيب اذا كان الامر كذلك فما هو وجه الاعتبار من وجود دوائر التنظيم مع تقنيه ال FS وال DM  اذ انه يعتمد خط الفى تى على دوائر القسمه ؟؟ فاذا ما كان لا وجود اصلا للخط مع ال FSB لما عرف عنه من ترددة المنحفض ؟؟ فى بعض الدوائر بعكس ال QPI تردد عالى وسريع للتحاور؟.! وكذلك ان قلت VTT = وجود QPI مع جواز وجوده مع FSB كما هنا ولكن يكون محدود ومباشر


هذا السؤال يحتاج للتوضيح واجابته باختصار شديد
وبكل بساطه : انت الان تريد بروسيسور سريع ومتعدد النواه وعالى الكاش
وتعلم ان كل هذة المواصفات تحتاج لتردد عالى والشركه المصنعه له تقدر على ذلك ولكن !!!
هل باقى الدوائر تقدر على التعامل والاستجابه فى ظل هذا العلو فى التردد؟!وعلى الاقل هل يستطيع الخط نفسه تحمله؟؟ بالطبع لا
واجمعوا على حل المشكله بحيث يتم المعالجه للداتا داخل البروسيسور  وعند التعامل مع الاقل تردد عبر السيستم كنترول والربط عبر الفرنت سيد وهذا هو الحال فيما بين ايدينا الان ولكن مع ظهور خط ال QPI العالى تولى هو عمليه الوساطه فى الربط ولذا يحتاج لخط اضافى الذى عرف بحط ال TT بل استطاعوا من خلاله صنع ال GPU بدلا من ال CPU
واتجهوا نحو جعل بعض الكروت المدمجه فى الشيب جعلوها مدمجه فى البروسيسور
واصبح خطوط الربط مقتصرة على بقيه دوائر التغذيه فقط واما وحدة الرام فاصبحت مباشرة مع السيستم كنترول الموجود داخل البروسيسور
كل ما سبق يبن لنا ليه البوردة بتفصل رام مع سلامه التغذيه والشيب
وليه البروسيسور لا يصله الفولت مع سلامه حرس الحدود المسبق السر كله فى لغه الحوار بينهم المتمثل فى سرعه التردد والتوافق بينهم فلابد ان يكون الفنى على وعى بكل ما يدور حوله من فهم هذة التقنيات فلم تكن الصيانه عادة مألوفه كسابق عهدها وايضا يقوم الفرنت بتغذيه النواة الداخليه للمعالج فلا غنى عنه الا بوجود ال QP ولا وجود لل  VTT الا بوجود ال QPI ولا مانع ايضا من وجود ال DMI الرابط الجنوبى ويمكن الاستغناء عنه اذا هئ ال Q لذلك إنتهى .....

*** نرجع للاصل الموضوع منا للتشتيت نقول ونكمل ما بدأناه : VTT ,وكذلك ال vtt هى اختصار ل :voltage transmitter transfer جهد- النقل- اى نقل الفولت المرسل وتحويله
ملحوظه
ان فولت Vtt هو/ يحتاج تردد عالى فى التعامل عند الاشارات مع حلقات البنيه الاساسيه للبروسيسور وكلما ذادت الحلقات ذاد التردد
وايضا نقول اان الفى تى تى هو الجهد الناتج مسبقا لتغذيه خط ال : FSB \ QPI\DMI المنخفض والعالى لاقصى حد  سواء بوسيط او مباشر.
واحيانا يعبر عنه بلغه المخططات بال : IOH
وتحديداا هذا االفولت يغذى ال: Memory Controller شريحه المدمجه فى البرووسيسور فى حاله الاعتماد على ال FSB وعدم وجود ال QPI ولذلك فى حاله عدم وصول الفولت للفرنت سيد تجد البروسيسور لا يسخن
انتهى ........

6------- phase-locked-loop
هو ال PLL ويمكنك ترجمتها نصيا وحرفيا لكن لم ولن تفهم من الترجمه المقصود
او استنناج الوظيفه الحقيقيه
اذن ماهو المعنى الحقيقى لل:PLL
خلاصه هو/ العامل على توافق التردد بين الناقل والمتحكم طيب مين الناقل ومين المتحكم ومين المتحكم فيه ؟؟
الاجابه : كالاتى :
الناقل معروف مسبقا سواء الFSB او ال QPI / طيب والمتحكم
هو ال Microcontroller الميكروكنترولر طيب والمتحكم فيه \ هو Frequency Synthesizer دائرة ضبط التردد تذكر اولا ان الليله دى كلها من وجود
FSB\QPI\TT كل ذلك من اجل الوصول الى ايجاد التوافقيه بين التردد العالى للبروسيسور والتردد النخفض لباقى الدوائر فيربط الناقل بين خطوط
الاول \ بين الميكروكنترول وبين التردد والثانى بين التردد وال VTT
او المعيار المرجعى بعد القسمه  ليولد ويوافق بين الجميع فى اشارة التردد الذى ارسلت من البروسيسوروبين المرسل المتمثل فى :voltage transmitter transfer

وكذلك للموافقه والتنظيم فى سرعه النقل وترتيب الاوقات للجميع فمن هنا نتعلم ان PLL يستطيع بشل حركه الجميع  ولا يكون هما الاكبر هو العناصر او نقطه وقوف الفولت فكل ما سبق يكون ال  PLL هو اليد والذراع الايمن لكل من :
الناقلFSB\QPI\DMI\DMI2.0
و:المرسل او المعيار او المرجعىVTT voltage transmitter transfer
وال:Microcontroller VCORE والفى كور لا يحتاج لتوضيح لانه يعرف من اسمه انه خاص بفولت النواة الداخليه للبروسيسور  ومعروف ان المسؤل عنه هو دائرته
