الموضوع الشامل فى برمجة وشحن ايسى الـ I/o و الفرق بين المبرمجة RT809F و المبرمجة Svod

الموضوع الشامل و الحصرى لكل ما يخص شحن ايسى ال i/o وشرح مبرمجات الشحن المتوفره لهذا الامر RT809F و المبرمجة Svod

هناك العديد من الاخوه قد طلب منى هذا الشرح على المدونة وقد كثر الطلب حول تلك المبرمجات و الاسئله عنها ان شاء الله اليوم راح اتكلم عن هذه المبرمجات المستخدمه فى شحن ايسى الادخال والاخراج الـ I/O , هناك العديد من الاشخاص من تكلم عن هذا الموضوع ولم يذكر كل الجوانب فأن شاء الله انا انوى من خلال كتابه هذا الموضوع ليكون موضوع شامل عن شحن ال I/O .
الموضوع الشامل فى برمجة وشحن ايسى الـ I/o
الموضوع الشامل فى برمجة وشحن ايسى الـ I/o

  • فى أول الامر راح اتكلم عن لماذا نشحن ايسى الاى او.
  • ثانياً كيف تتم عملية الشحن .
  • ثالث شئ المبرمجه المستخدمة فى عملية الشحن للايسى I/O RT809F
  • الايسهات التى تشحن عليها
  • رابع شئ المبرمجة المستخدمة لشحن ايسى الادخال و الاخراج "Io"من مشروع Svod
  • الايسهات التى تشحن عليها

لماذا نقوم بشحن ايسى [ الاى او] I/O :

نحن نشحن ايسى الاى او لان يوجد ايسهات جديده من ايسهات ال I/O قد اندمج بداخلها شريحه السوفت . و للايضاح أكثر كان هناك يوجد شرحتين بايوس او شرحتين سوفت على المازربورد و احده خاصه با الجهاز المين بايوس وواحده خاصة با ايسى I/o الان ومنذ فتره حصل تغير فى الايسهات وتم انتاج ايسهات Io جديده تم اندماج شريحه السوفت الخاصه بها بداخل الايسى نفسه .

فا فى معظم الحالات نحتاج الى شحن وتبديل السوفت الخاص با الايسى لحل بض المشاكل او لتلف السوفت نفسه ايضاً فى بعض الاوقات ياتى الجهاز عليه باسورد خاص ونحتاج الى فك الباسورد فا يتم فك الباسورد او الغاء الباسورد على اللاب توب من خلال شحن ايسى الI/o .

مبرمجة شحن البايوس RT809F لشحن ايسى الـ I/O

مبرمجة شحن البايوس RT809F  هذه المبرمجه اعدات خصيصاً فى الاول لفنين صيانة LCD أذا قمت با البحث عنها على الانترنت ستجدها وتجد كل الشروحات عليها او اغلبها عن الشاشات LCD وأيضاً استخدم لشحن فلاشات اللاب توب  و ايضاً و المهم بأنها تقوم بشحن ايسهات الاى و موديل EC KB9012 با انواعه ولكن حتى الان لا أحد جربها فى شحن ايسهات الـ IT هيا بنا نلقى نظره على المبرمجه و الصور الخاصة بها .

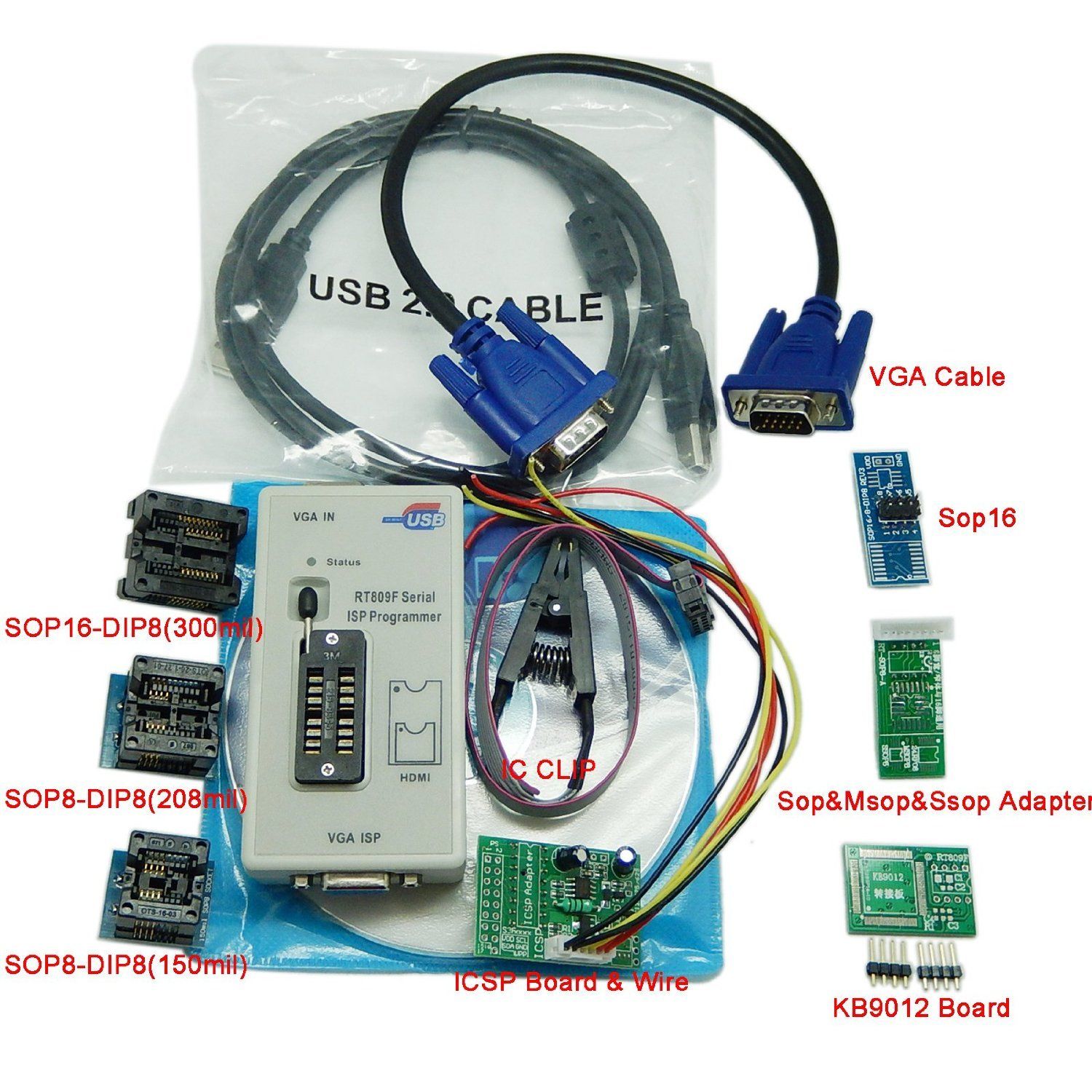

المبرمجه RT809F و الكبلات و جميع السوكيتات الخاصه بها
المبرمجه RT809F و الكبلات و جميع السوكيتات الخاصه بها
RT809F
RT809F

RT809F من الداخل
RT809F من الداخل

RT809F من الداخل
RT809F من الداخل

RT809F من الداخل
 هذه المبرمجه تعمل على شحن وقراه وكتابة شراح البايوس
Read and write 8 pin and 16 pins chips those commonly used on computer motherboard, laptop, LCD, routers and home appliances.
نفهم ايه من الكلام ده
القراءة والكتابة على الشرائح 8 دبوس "8 بنات"و 16 بين تلك الشرائح المستخدمة عادة على اللوحة الأم "المازربورد "الكمبيوتر، والكمبيوتر المحمول "اللاب توب "، شاشات الكريستال السائل LCD وأجهزة التوجيه " الروتر"والأجهزة المنزلية.
Read and write memory SPD DDR1/DDR2/DDR3 Free demolition chip, especially support 34C02 and other special part numbers.
3)Support laptop 8 pin and 14 pin password chip and battery chip (especially 24RF08/6480AR/BR9080/9016 special part numbers
4)Support all series of 24,IIC EEPROM Memory.Besides, it can automatically identify chip model from 24C01 to 24C16,Automatic identify write protection level of the 24 series' 7th pin.
5) Support all series of 25 and 26 SPI FLASH Memory,support identify the chips part number automaticly,the capacity is up to 256Mbit.
6) Support all series 93 MircroWire Memory,including Japanese special chips.
7) It is the only one programmer which have the function of supporting RTD2120 chip’s double bank read and write online. Including the BANK0 which the firmware in and BANK1 area ,which menu in. It can read double BANK in only 6 seconds.Support RTD2122 ‘s three BANK read and write online.
8) Support reading and writing DDC-EDID data of LCD display and LCD TV online. Very easy to solve EDID data problems.
9) Support reading and writing laptop screen  EDID data online, very easy to solve the problem of DELL and SONY laptop’s choose screen. Our store have screen wires sale.
10) Support  Leroy, Ding Branch, Rainbow Star, Triumph, Kang Yue and Wang Jie general driver board. Write the driver board MCU by VGA port without taking the components out of the board. The programmer software has a new additional function, it can restore the chips. If the board has been damaged when programming, it can be work normally with this function. Reduce many matters.
11) Support to read and write firmware of LCD display and TV motherboard online and out off line. Support TPV, Proview, Samsung, LG, ACER, LENOVO, HP, IBM, BENQ, HKC, Hisense, Skyworth, Konka, Changhong, TCL , Haier, Prima and other major brands, support NOVATEK, MTK, the MST, Genesis, TSUM, SE, FT, REALTEK the Winbond WELTEND, MySoN, China and Asia micro and PIXELWORKS chipset solution, you can use the official ISP software or third-party software, take into account the functions’s integrity and the user's ease of use.
12) Support Samsung, Philips, AOC, BENQ, NESO use NT68F63/NT68F632/NT68F633 series MCU and WT61P4 models. Can read and write programmer free disassemble. The Samsung LCD has a common problem of missing programmer, you can solve this problem free disassemble with it. It has a special function of reading MCU original programmer online. It can read and save original programmers from the good MCU.Besides, it supports lastest SE1059 series’ reading and writing. Easy to solve samsung’s balck screen problems.
13) Support WINBOND series MCU’s programming online, such as W78E65P-40,it can replcace the MCU of M6759,SM5964,SM89516,P89C51RD  andTP2804 which are very easy be damaged.
14) Support MTK series LCD and DVD program online. Such as MT2389,MT1379,MT8223 and 8226 etc.
15) Support SUNPLUS series DVD program online. Such as 8202D 8202S,8202L,8281 and 8200 etc.
16) Online support in nine series satellite receiver upgrade crack and the brick machine repair; including of Guoxin, Haier, China and Asia, NEC movement program online to read and write and demolition chip reader upgrade feature;
17) USB-powered, communication automatically detects the programmer self-test mode, the the original ISP online programming mode pin disconnection detection, target board power detection function, offline reading and writing pin-contact detection and other special features during the burning of various types of failures can be identified and prompt, effective solution to read and write errors;
18) Programming the internal high-speed MCU control to upgrade PC client software to complete the programmer's own feature upgrades, more compatible models; using USB interface, power supply and control, eliminating the need for bulky power adapter, easier to use; locking seat of the programming interface, there are anti-static and port the IO protection measures to ensure the reliability of the programmer.
19) Recordable models constantly add, if there are special needs, you can contact with the company, part of the chip models can remotely add. 24,25,26,93 series chip and official ISP software, users can also customize the video tutorial to add, convenient to use. Gift 8G procedures and information, and provide long-term technical support, to welcome major brand service station order, such as over one hundred customizable software LOGO and special features.

هذة المبرمجه يمكنا ايضاً شحن الاى او I/O من نوع EC KB9012
وسنتعرف على الطريقه بعد قليل اولاً هذه المبرمجه لها 5 وكلاء فى كلاً من سنغافور و الهند و اكرنيا و مصر و أيران
طيب انا جيبت منين المعلومات دى من خلال هذاالموقع ifix.net.cn/en

وسنجد ان الوكيل لها فى مصر هو
3,Egypt:
الوكيل الرسمي في مصر والشرق الأوسط
شركة عبقرينو للاستيراد
م/احمد عبدالحميد
للمبيعات : 01016611197===01018488223
التوصيل : م/محمود محمد  01099667915
الدعم الفني : م/أحمد حمدان
01111501065
whats app:01018488223
E-mail:mido3d2001@yahoo.com
www.itQanprog.com

كيف اشترى المبرمجه RT809F

هناك اما ان يكون احد يبعها فى بلدك او من خلال وكيل او من خلال موقع ايباى و السعر بيكون اقل على موقع ايباى ساضع لك رابط هنا بها افضل سعر مع الشحن لتلك المبرمجه
اضغط هنا للدخول على موقع ايباى ومشاهده الاسعار RT809F | eBay عند الشراء من موقع ايباى سيتم محاسبتك بسعر الدولار فى البنك وليس السوق السوداء.

 ناتى الان الى عملية الشحن لـ ايسى الاى او I/O على المبرمجه RT809F

شحن لـ ايسى الاى او I/O على المبرمجه RT809F
شحن لـ ايسى الاى او I/O على المبرمجه RT809F
مثل ماذكرت تتم عمليه شحن نوعيه او عائله واحده حتى الان على هذه المبرمجه من عئلات ايسى الادخال و الاخراج وهو KB9012 طيب كيف تتم هذه العمليه  هذه العمليه تتم برابط البنات المسئوله عن الشحن و القراء و الكتابه على شريحه السوفت للايسى . طيب ايه هى البنات دى
EDI_CS /KSI4
EDI_CLK /KSI5
EDI_DIN /KSI6
EDI_D0 /KSI7
وهذا مع الايسى KB9012QF A3

KB9012QF A3
KB9012QF A3

البنات دى يتكون متصله مع الكيبورد لجهاز اللاب توب وتحدثنا ايضاً فى كورس تعلم صيانة اللاب توب عن تلك البنات و عند الحكم على تلف الكيبورد
طيب بالنسبه للبنات دى بتم توصيلها حسب الجدول التالى كما هو موضح با الاسفل

بنات الايسى K45VD EC KB9012QF A3

K45VD EC KB9012QF A3
K45VD EC KB9012QF A3

بنات G480_E530_E430 EC KB9012QF A3

G480_E530_E430 EC KB9012QF A3
G480_E530_E430 EC KB9012QF A3
Toshiba L40-A LA-9862P. kb9012QF-A3
Toshiba L40-A LA-9862P. kb9012QF-A3

بنات الايسى على Dell 15R-3537, 15R-5537 (LA-9982P)

Dell 15R-3537, 15R-5537 (LA-9982P)
Dell 15R-3537, 15R-5537 (LA-9982P)

G480 Y480_QIWGX_LA-7981P
G480 Y480_QIWGX_LA-7981P


G480 Y480_QIWGX_LA-7981P JKB2

G480 Y480_QIWGX_LA-7981P JKB2
G480 Y480_QIWGX_LA-7981P JKB2

كماذكرت ان بنات الاى او دى متصله مع الكيبورد فانه يتم توصيل كبلات المبرمجه مع بنات فلاته الكيبور وهنا كنيكتور الكيبور موضح عليه تلك البنات خاص با اللاب توب Lenovo ThinkPad Edge S430 - Compal QILP2 - LA-8261P

Lenovo ThinkPad Edge S430
Lenovo ThinkPad Edge S430
توصيل المبرمجه مع كنيكتور الكيبورد
توصيل المبرمجه مع كنيكتور الكيبورد

سنقوم با الدخول على مخطط لاب توب الان موديل توشيبا

Toshiba Satellite L40 Compal LA-9862P Laptop Schematics

kb9012QF-A3
kb9012QF-A3
يعمل هذا اللاب توب با ايسى kb9012QF-A3
I/O

الكيبورد ماتريكس
الكيبورد ماتريكس
البنات على الكيبورد
البنات على الكيبورد
Toshiba L40-A LA-9862P. kb9012QF-A3
Toshiba L40-A LA-9862P. kb9012QF-A3
ده كان موضوع مبرمجة الشحن RT809F  بيتم توصيل البنات الخاصه با الشحن على الايسى عن طريق اتصال تلك البنات مع بنات الكيبورد كنيكتور ستم توصيل بنات الكيبورد هذه مع المبرمجه عن طريق الجداول الموضحه با الاعلى


KB9012 simple PCB board offline read and write adapter


Need to prepare the following materials and welding : a 0603 film resistance, resistance is 47K or 51K, the bit number R1; two pcs of 0603 packaging film capacity , 0.1uF, bit number C3 and C4; one pcs 10uF or 22uF capacitor , package 0603 or 1206, bit number C1 or C2, install one. (Capacitor voltagegreater than 5V).
عند العمل مع المبرمجه مع ايسى KB9012 ستحتاج الى وضع وتوصيل بعض العناصر الالكترونيه الموضحه با الاعلى مع السوكيت لتتم عمليه الشحن

فا لو محتاج تلك المبرمجه RT809F  ممكن تشتريها من موقع ايباى عن طريق الرابط با الاسفل هذا افضل سعر توصلت له للمبرمجه كامله مع كل الادبترات و الكبلات و السكويتات كلها


ناتى الان و الكلام عن المبرمجه Svod

شرح المبرمجة SVOD

فاهذه المبرمجه مصنعه فى دولة أوكرانيا صنعت خصيصاً لشحن ايسهات الاى او

SVODprogrammer ver 1

للدخول على الموقع الرسمى للمبرمجه من هنا shop.svod.od
SVODprogrammer ver 1
SVODprogrammer ver 1

In revision 5.1 there was added an option to firmware ITE multiple controllers. Test were done on  ITE8586, ITE8580, ITE8585,other multiple controllers will operate and will be added after tests. ITE  mode is working only through keyboard module.
In order to connect its necessary to select all pins listed on the right, in the menu Select the motherboard its necessary to choose added motherboard and only after this to provide power supply.
It’s necessary to activate operation mode with ITE multiple controllers, the cost of activation is 10$, for the actions there should be send a file serial.ini by e-mail and you will receive file for activation after payment.
In revision 4.1 there was added an option to firmware multiple controllers as MEC1609, MEC1619. Pin F4(Boot_Mode#) to be installed as 0 (gnd). Pin M8(nFWP) blocks  recording and deleting of boot and info. The blocking is active when it’s connected to gnd, when its connected to 3.3В then the blocking is deactivated.
There was added an option to firmware spi flesh drive through ENE multiple controllers without unsoldering, as well an option to firmware  RTD2120L, monitor’s processor. It’s possible to firmware spi flesh drives and the base will be updated.

هذه المبرمجه يمكنها شحن ايسهات الـ ITE8586, ITE8580, ITE8585 و عئلات KB9012  وغيرها كما قولت فا انها تقوم بشحن الاى فقط اذا يمكنك شراء تلك المبرمجه اذا كنت تتوفر على مبرمجه شحن بايوس و محتاج مبرمجه لشحن الاى او
طيب اسعار المبرمجه دى ايه





فى الاصل هذه المبرمجه كانت تشحن عئلات Kb فقط وكانت لم تشحن ايسهات من نوع ITE فا تم نزول تحديث للسوفت وير لتتعرف المبرمجه على الايسهات ITE وهذا ليس مجاناً فا عليك دفع مبلغ 10 دولارت للحصول على تلك التحديثات و فى بداى الامر كانت تشحن ايضاً من خلال اتصال كبلات مع بنات الكيبورد ولكن الان تم تحديث قطع معها بفلاته يتم توصيلها مباشراً مع كنيكتور الكيبورد طيب علشان تشترى المبرمجه دى عايزلك فى حدود 140 دولار علشان تحصل على كل شى و كل الادبتورات كلها .
keyboard_module
keyboard_module


على فكره طرق توصيل بنات الايسهات مع المبرمجه Svod هى نفسها البنات مع RT809F  يعنى طريق العمل واحده و النظام واحد
طيب لو عايز تشترى المبرمجه دى من الموقع الرسمى لها فا هنا الرابط الموقع الرسمى للمبرمجه SVOD

طيب المفاجئه بقى هى ان  المبرمجه RT809F  يمكنها شحن ايسهات ITE طيب تعالى نشوف الدليل على الكلام ده وكل شى


هنتكلم دلوقتى عن لاب توب لينوفو Lenovo Y400, plate number LA8691P, الايسى الخاص به هو
  IT8580

  و العئلات TQFP128 and BGA packages EC IT8586E, IT8586G, IT8585E, IT8587E تكتب وتقراء مثل ايسى IT8586E
وهذا فديو صينى لشحن عئلات IT على المبرمجه RT809F
http://v.youku.com/v_show/id_XMTU1MTQzMzYzMg==.html
important Note:
1, do not forget to pick GND, do not forget the ground, Please do not forget to Connect the GND , ground do not too thin;

2, the cable must be in accordance with the requirements of crop, patch, behind the HD wiring diagram can be seen in the cut cable connection and be sure to clear;

3, for IT8586 / IT8587 chip, if Unable to enter the ISP mode, the chip set 100 feet to the fly line to GND (100 feet must be low);

4, select the model, setting the line order, must not click plugged in, set up after the "read" or plug the power after the "write" button!

5, when some board Rom can be powered down and then re-plug. This chip is the ISP Enter to capture the signal in the power-up sequence.
عملية شحن ايسى من نوع IT من موقع صينى

لشحن ايسى الايتى على هذه المبرمجه ستحتاج الى قطعه اضافية xpansion board support package RT809F

 Expansion board Use on RT 809 F Support IT8586E IT8580E 29/39/49/50 series 32/40 /48 feet BIOS

Expansion board
Expansion board


هذه القطعه تركب ايضاً و توصيلها على المبرمجه لشحن ايسى IT8586E IT8580E 29/39/49/50 series 32/40 /48
IT8586E IT8580E 29/39/49/50 series 32/40 /48

IT8586E IT8580E 29-39-49-50 series 32-40 -48
IT8586E IT8580E 29-39-49-50 series 32-40 -48
لشحن ايسهات الـ IT8586E_IT8580E_EC يجب عليك استخدام احدث سوفت وير للمبرمجه بعد 2012 /2013



للدخول على الموقع الرسمى للمبرمجه من هنا shop.svod.od
