الحكم على تلف الشيب الرئيسى و الفرعى




الشيب الرئيسى GMCH






للشيب الرئيسى له ثلاث وحدات وهى
البروسيسور
الرمات
الفيجا
ونعلم أن خطوط الداتا للوحدات الثلاثه متصله مباشره مع الشيب الرئيسى
ويمكن من خلال أى وحده من الوحدات السابقه إثبات تلف الشيب الرئيسى
فكما علمنا سابقا أن القيمه الصحيحيه لمقاومه خطوت الداتا للأرضى
تتراوح قيمتها من 350 إلى 750
فقياس خطوط الداتا التى تربط الشيب الرئيسى بالرمات
فى حاله وجود شورت دل ذلك على تلف الشيب الرئيسى
ويمكن التعرف على خطوط الداتا التى تربط الشيب الرئيسى بالرمات
من مخطط الماذربورد
أو من خلال تيستر خطوط داتا الشيب الرئيسى الخاص ببنك الرمات

الشيب الفرعى ICH


من أجمل الطرق وتصلح لجميع الأيسيهات والشيبات وهى قياس مقاومه خطوط الداتا للأرضى
address line to ground resistance
غالبا عند تلف الشيب يكون هناك شورت على خطوط الداتا المتصله من الشيب الى باقى الماذربورد
وهذا ما يفسر وجود شورت على المكثفات المجاوره للشيب عند تلفها
ما رأيكم لو وضعنا قواعد علميه للموضوع
وغيرنا الطريقه
الأدوات المطلوبه
1 . مازربورد لإختبارها
2. أفوميتر
3. مخ

بحمد الله الأداتين الأوليتين متوفرتين تماما
أما الأداه الثالثه عفوا لا يوجد رابط لتحميلها من الإنترنت

قاعده اليوم تقول
مقاومه خطو ط الدتا للأرضى تنحصر بين
350 إلى 750
فى حاله إختلاف تلك القيمه دل ذلك على تلف الشيب
مع مراعاه تطبيق طريقه على الأقل من باقى طرق القياس
الخاصه بالإثبات العلمى لتلف الشيب لزياده التأكيد

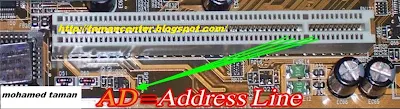

والصوره التاليه توضح بعض خطوط الداتا على ال PCI
ويمكنك الحصول على باقى الخطوط من مخطط الماذربورد
كما يتتضح من الصور التاليه


نعلم أن ال usb هو وحده من وحدات الشيب الفرعى
وهو مرتبط معه بخطوط الداتا
حيث يتم تبادل الإشارات ونقل الداتا

مباشره بين اليو اس بى والشيب الفرعى


خطوط الداتا عباره عن الأربع أطراف الوسطى فى ال USB
على المازربورد علمنا أن هذه الخطوط متصله مباشره بالشيب

الطريقه واضحه وضوح الشمس لمن يستعمل عقله قليلاً
تعالو معا نضبط الأفوميتر على وضع الجرس
ثم نضع الطرف الأحمر على الأرضى
الطرف الأسود على بننات الداتا الخاصه بال USB
ماذا لو سمعنا صوت صفاره ؟؟؟؟؟؟؟
إذن هناك شورت فى مكان ما
وأين هو هذا المكان يا بشمهندس ؟؟؟؟؟؟
بالطبع هو الشيب الفرعى
وبالتالى توصلنا إلى نتيجه مهمه جدا لأول مره يتم تناولها أو طرحها على المدونات العربيه
وهى واحده من أهم طرق معرفه سبب فصل الشيب USB
أو الإستتدلال على تلف الشيب عن طريق ال USB
أتمنى فكره القياس تكون وصلت
