سلسله تتبع الاعطال على المازربورد (الدرس الاول )


انفراد تتبع اعطال المازر بورد على اول مدونه عربيه مهتمه بصيانه المازربورد و اللابتوب نحلم بتقديم المعلومه و اضحه و صريحه وعلى قدر الامكان با اللغه العميه حتى نسهل على القراء متابعه الدروس و الفهم الجيد لمحتوى الموضوع نهتم بتقديم كل ماهو جديد فى صيانه الكمبيوتر و اللابتوب و اليوم نبداء اولى الدروس فى الكورس المهم وهو تتبع الاعطل حتى الوصول الى مكانالعطل على المازربورد بطريقه علميه عمليه 100% با المخططات و الدلائل هيا بنا نبداء

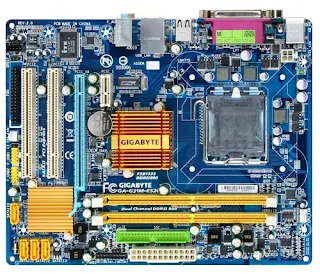

نقوم با الشرح و التقديم على البورده الشهيره من جيجا بيت
وهى من اكثر البورد عند فنين الصيانه وبا التطبيق الجيد للشرح جميع الطرق تتماشى مع جميع انواع المازربورد علشان فكره عمل المازربورد واحده مع اختلاف العناصر الالكترونيه .GA-G31M-ES2C

اسمح لى ان اقول لك قسم الماذربورد الى قسمين .
  1. القسم الاول هو الشيب الشمالى GMCH
  2. القسم الثانى هو الشيب الجنوبى ICH
كل قسم من القسمين يحتوى على دوائر وسوف نتعرف على طرق تتبع اعطل جميع الدوائر لكل قسم

اولاً الشيب الرئيسى GMCH



يحتوى على ثلاث دوائر
  1. دائراه الشيب الرئيسى
  2. دائره البروسيسور
  3. الرمات
نبداء بدائره الشيب الرئيسى وكيفيه تتبع الاعطال عليها
وسوف نتبع طريقه تتبع الفولتيه على الدائراه
1- الجهد 1.25 فولت الخاص با الشيب الرئيسى
هذا الجهد يتم الحصول عليه من قناه تغذيه الشيب الفرعى  ويكون على المخطط vcc 1.25
وهذه الصوره من واقع المخطط ويوضح منه الخطوط التى تتغذى على هذه الفولتيه






























يمكن تتبع هذه الفولتيه على الماذر بورد
من خلال المكثف الذى تمر عليه هذه الفولتيه قبل دخولها الشيب



قياس الفولتيه على الطرف الموجب للمكثف 1.25 فولت و هو الجهد اللازم لتغذيه الشيب الرئيسى كما ذكرنا من قبل  وهذه الصوره للمكثف من واقع المازربورد




قناه تغذيه الشيب الفرعى









توجد ايضاً هذه الفولتيه على ويمكن اختبارها على الملف الخاص با الدائره كما واضح من المخطط او يمكن ايضاُ وجود هذه الفولتيه على دراين الموسفيت الفرعى













VTT_GMCH
 جهد اطراف الشيب الرئيسى
هذا الجهد يساوى 1.2 فولت وقياسه يكون على موسفيت تغذيه الشيب الرئيسى او المكثف الخاص والمجاور للشيب الرئيسى وهذه الفولتيه تساوىFSB

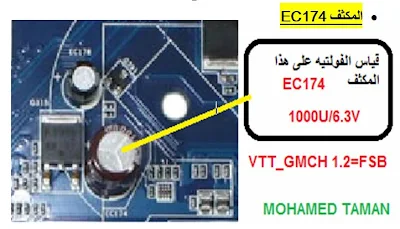

•    المكثف EC174




•    موسفيت تغذيه الشيب الرئيسى
يقاس الفولتيه على سورس الموسفيت و يكون 1.2  فولت


























الجهد 1.8Vالقادم من الرماتـــ

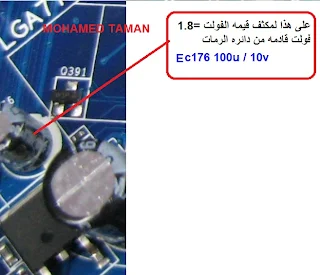

يمكن اختبار تلك الفولتيه على المكثف الخاص بتنعيم تلك الفولتيه قبل دخولها الى الشيب او يمكن قياسها فى دائره الرمات
اذا الفولتيه 1.8 قادمه من الرمات و هذا مخطط يوضح البنات التى تستقبل هذه الفولتيه .









ملحوظه..
 الفولتات تختلف من بورده الى اخرى حسب نوع و موديل البورده لذلك يجب مرعاه النظر الى مخططات البورده و الداتا شيت الخاصه بها فا المخطط هو الخريطه التى يمشى عليها الفنى لتتبع الفولتيه


تمت بحمد الله دائراه وتتبع اعطال الشيب الرئيسى

هل قرات الموضوع ؟!! عجبك !!! ساعد فى نشر المدونه بتعليق على الفيس بوك ..........
نتمنى لكم التوفيق
