شرح ارتباط الـ USB با الشيب الفرعى

السلام عليكم ورحمه الله وبركاته اعزائى قراء مدونه طمان سينتر ارحب بكم جميعاً و اقدم لكم اليوم درس وهو ارتباط اليو اس بى با الشيب الفرعى . اولاً هيا بنا نتعرف على اطراف الـUSB

اطراف ال USB تتكون كا الاتى

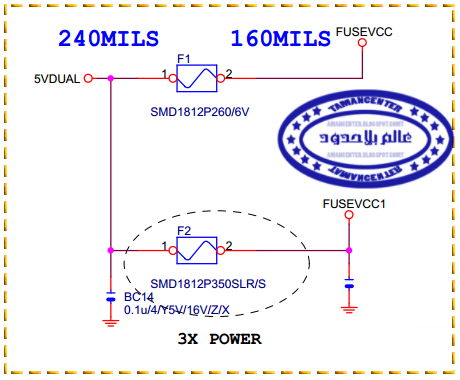

  الطرف 1 و 2 هى خاصي با الجهد ويكون فى حدود 5 فولت اتيه من دائراه ال5 DUALL وتمر على فيوز قبل دخولها على USB و الشكل التالى يبن لنا الدائراه و الفيوز وطريقه دخول التيار على ال USB

اما اللاطراف ال 3و4و5و6 خاصين با ارسال و استقبال البينات من والى الشيب الفرعى و الشكل التالى يبين لنا ارتباط ال USB با الشيب الفرعى ارتباط مباشر

الشكل السابق يبن لنا الارتباط بين USB و الشيب مباشره

اما الاطراف 8و 7 خاصين با لتوصيل الارضى

الموضوع مفتوح للمناقشه تسعدنى تعليقاتك و اسئلتك و اتمنى لكم التوفيق
