[صيانة المازربورد] شرح منظم الجهد على المازربورد

منظمات الجهد على المازربورد غالبا ما تتكون من ثلاث اطراف او اكثر من ذللك و هى تقوم با معالجه الفولت الداخل لها و تحويله الى جهد ثابت وتتنوع منظمات الجهد على المازر جهد حسب نوع المازر بورد

منظم الجهد الخطى او منظمات الجهد Linear voltage regulator هو موضوع اليوم لقد تكلمت فى مقال سابق عن منظمات الجهد على المازربورد فى مقال سابق وذكرت بان تعريف منظمات الجهد على المازربورد هو:
منظمات الجهد على المازربورد غالبا ما تتكون من ثلاث اطراف او اكثر من ذللك و هى تقوم با معالجه الفولت الداخل لها و تحويله الى جهد ثابت وتتنوع منظمات الجهد على المازر جهد حسب نوع المازر بورد هل هى من النوع الحديث او p3,p2 حيث تختلف الوظيفه الموضوع لها الريجلتور فى المازربورد القديمه كان الا يوجد مين كنترول وكانت تستخد داره البورصبلاى الخطى با امداد البرسيسور با الجهد اللازم . ويمكنك متابعة الموضوع كامل با الضغط على منظمات الجهد على المازربورد .

 سنتحدث عن منظمات الجهد الخطى او كما يطلق عليها با الانجلزية  Linear voltage regulator

هو قطعة الكترونية مصنوعة من اشباه الموصلات تستخدم لأمداد الدائرة بفولتية ثابتة عن طريق تغيير المقاومة طبقا للحمل مسببة ثبات الخرج عند قيمة محددة تحددها نوع القطعة. وتعتبر من القطع الهامة لتقويم التيار في امداد الدوائر والاجهزة الالكترونية بتيار ثابت الفولتية تماما.

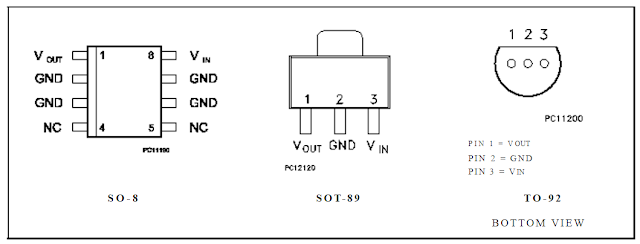

شكل منظم الجهد على المازربورد
شكل منظم الجهد على المازربورد

وتتميز با بساطة التصميم وسهولة الاستخدام. منظم الجهد يقوم بحماية الدائرة من سحب قدرة مرتفعة نتيجة طبيعة الحمل او بسبب قصر الدائرة. أيضاً يعتبر قطعة اساسية في دوائر اخرى لتنظيم التيار كدوائر تنظيم الجهد المفتاحية.

وكما زكرت من قبل بأن منظمات الجهد تعمل على  معالجه الفولت الداخل لها و تحويله الى جهد ثابت ومن خلال رقم الموديل او رقم القطعه يمكنا تحديد قيمة الفولت الخارج منها

يتحدد فولت الخرج بالرقمين الاخيرين xx مثلا:
7803 تخرج 03 فولت
7805 تخرج 05 فولت
7806 تخرج 06 فولت
7809 تخرج 09 فولت
7812 تخرج 12 فولت

ايضاً سبق وتحدث فى موضوع وفديو سابق عن دائراة ايسى الصوت على المازربورد ويمكنك متابعة الموضوع على الضغط على دائراة ايسى الصوت على المازربورد

وهذه الدائراه تعمل با منظم جهد رقمة 78L05 نفهم من الرقم ان الريجلتور هذا يقوم بانتاج 5 فولت يتم تحيلهم ن ال12 فولت القادمين من الباور صبلاى لتغزيه ايسى الصوت
منظم جهد رقمة 78L05 دائراه ايسى الصوت على المازربورد
منظم جهد رقمة 78L05 دائراه ايسى الصوت على المازربورد

وقد نجد ذلك الريجلتور فى تلك الصوره على المازربورد ايضاً ويعمل فى تغذية ايسى الصوت

أيضاً لبد وان نعرف بأنة يجب ان يزيد جهد الدخل عن جهد الخرج بفولتين اثنين على الأقل، وإلا سينخفض جهد الخرج.
أيضاً يجب ألا يزيد جهد الدخل عن قيمة محددة، لكي لا ترتفع حرارة منظم الجهد.
لا يستطيع إمداد الدائرة بكمية كبيرة من التيار تزيد عن أمبيرين اثنين.

ومن أمثله منظمات الجهد على مازربورد اللاب توب



منظم الجهد برقم MAX8718 و MAX8719
منظم الجهد برقم MAX8718 و MAX8719
منظم الجهد برقم MAX8718 و MAX8719

ويعمل هذا الريجلتور فى دوائر اللاب توب فى
CMOS/RTC Backup Power
Microcontroller Power
Notebook Computers
Smart-Battery Packs
PDAs and Handy-Terminals
Battery-Powered Systems


وأيضاً نجد الريجلتور MAX1615
وهو يعمل كا السابق با الضبط
الريجلتور MAX1615
الريجلتور MAX1615


و للقياس و التاكد من الريجلتور هناك ثلاث احتمالات لمعرفه تلف هذا الريجلتور
  1.  الفولت الداخل مظبوط و الخارج منخفض  الريجلتور تالف
  2. الفولت الداخل مظبوط و الخارج مرتفع      الريجلتور تالف
  3. الفولت الداخل مظبوط و الخارج منعدم      الريجلتور تالف
